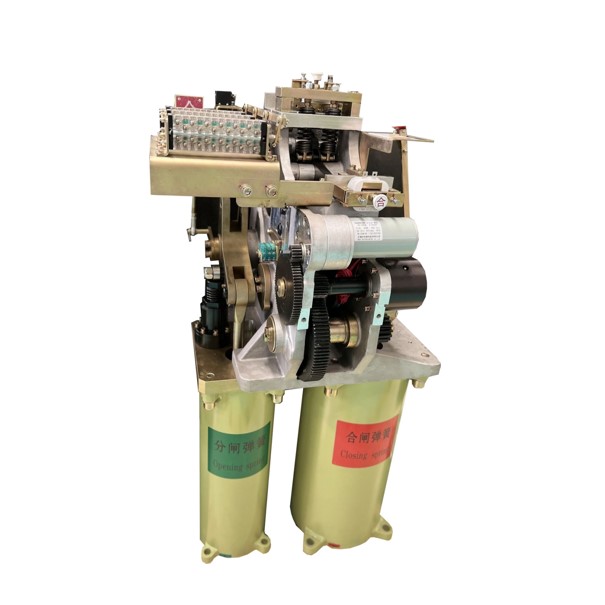

GX-CTD-III(B) آلية تشغيل زنبركية الربط ثلاثية الطور

1. تعتمد آلية الزنبرك لقاطع الدائرة الكهربائية على وظيفة النقل والتباطؤ ثلاثية المراحل، مما يجعل النقل موثوقًا ومستقرًا؛ في الوقت نفسه، لديها وظائف التقسيم اليدوي والكهربائي والبطيء والإغلاق البطيء؛

2. يتم ترتيب الهيكل العام بشكل متماثل في المركز، ويكون وضع التثبيت عموديًا.

3. موضع الإخراج للآلية هو الإخراج الجانبي

4. يتم ترتيب نوابض الإغلاق في هيكل متماثل متوازي.

5. يتم استخدام المخزن المؤقت للزيت بالكامل للآلية للإغلاق والإغلاق، ويمكن ضبط النهاية بدقة باستخدام وظيفة المخزن المؤقت.

6. وحدة التعثر للآلية تعتمد جهاز تحرير ثلاثي المراحل.

7. تم اعتماد الهيكل العمودي المستقل المزدوج لآلية إغلاق الملف اللولبي.

8. التصميم المعياري الشامل، الهيكل المدمج، سهولة الصيانة.

اتصل الآن بريد إلكتروني واتساب

تفاصيل المنتج

وصف المنتج

آلية الزنبرك CTD-III عبارة عن آلية تشغيل ميكانيكية عالية الطاقة ثلاثية الطور تستخدم الزنبركات كمكونات لتخزين الطاقة. يتم تحقيق تخزين الطاقة للزنبرك من خلال جهاز دوران المحرك ونقل التروس المختلفة، ويتم الحفاظ عليه في حالة تخزين الطاقة من خلال نظام تخزين وصيانة الطاقة. عند فصله، يتم تحرير تخزين الطاقة وصيانتها بواسطة القوة المغناطيسية للملف الكهرومغناطيسي، مما يتسبب في تحرير الزنبرك للطاقة، وتحرك جهة الاتصال عبر وحدة النقل الميكانيكية، وبالتالي تحقيق عملية الفتح والإغلاق لمفتاح قاطع الدائرة. يشكل هيكلها ترتيبًا متماثلًا، مع قوة تشغيلية عالية، وبنية بسيطة، وفقدان نقل منخفض، واستقرار وموثوقية عالية.

في الوقت الحاضر، يتم استخدام المؤسسة بشكل رئيسي في قواطع الدائرة الكهربائية أحادية الطور، وقواطع الدائرة SF6 ذات الجهد العالي، والمفاتيح الكهربائية المغلقة بالكامل (GIS) بمستويات جهد تبلغ 220 كيلو فولت و550 كيلو فولت. يلبي أدائه متطلبات GB1984 "قواطع دوائر التيار المتردد ذات الجهد العالي"، وIEC56 "قواطع دوائر التيار المتردد ذات الجهد العالي"، و"الشروط الفنية" لهذا المنتج.

المعلمات التقنية للمنتج

1. طاقة الإخراج الختامية: 8700±100J

2. طاقة الإخراج المقسمة: 4600±100J

3. الطاقة المقدرة للمحرك: 900 واط

4. الجهد المقدر للمحرك: AC220V/DC220V/DC110V

5. وقت تخزين طاقة الجهد المقنن: ≥15s

6. زاوية الإخراج للآلية: 43°±1°.

7. شوط الآلية: 100±1mm.

سيناريوهات التطبيق

مكان الاستخدام: خارجي أو داخلي.

درجة الحرارة المحيطة: التكوين القياسي -25 درجة مئوية～+40 درجة مئوية، المناطق الباردة -40 درجة مئوية～+40 درجة مئوية.

الرطوبة: متوسط القيمة الشهرية ≥ 90%، متوسط القيمة اليومية يصل إلى 100%، لا ينتج تكثيف. كثافة إشعاع ضوء الشمس: ≥1000 واط/م2.
