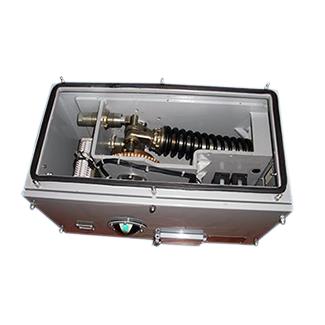

آلية الربيع CT32
تضمن الوظيفة الأمامية والخلفية للمحرك والقابض ومحرك التروس الدودي وضع الإغلاق والفتح للآلية بالإضافة إلى زاوية الإخراج. تحتوي الآلية على وظائف يدوية وكهربائية.
ملخص المنتج
يمكن استخدام آلية التشغيل CT32 لإغلاق وفتح ZF10-126، ZF5T-126، ZF12-126، ZF4A-126، ZF31-126، ZF21-126، ZF29-126، ZF25-126، ZF39-126، ZF35-126 ، ZF34-252، بالإضافة إلى مفاتيح الفصل والتأريض والتحميل. عزم الدوران المطلوب مشابه لعزم الدوران المذكور أعلاه.
يتم ضمان مواضع الإغلاق والفتح وزوايا الإخراج للآلية بواسطة القابض والتروس الدودية من خلال الوظيفة الأمامية والخلفية للمحرك. تحتوي الآلية على وظائف يدوية وكهربائية.
ظروف التشغيل
1. درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة مئوية، الحد الأدنى -40.
2. الارتفاع: لا يزيد عن 3000 متر.
3. الضغط الجوي: لا يزيد عن 700Pa (أي ما يعادل سرعة الهواء 34m/s).
4. متوسط الرطوبة الشهرية: لا يزيد عن 90%.
5. مستوى تلوث الهواء: لا يتجاوز الدرجة الرابعة كما هو منصوص عليه في GB5582.
6. التسارع الزلزالي: لا يزيد عن 0.4 جرام أفقيًا، 0.2 جرامًا عموديًا.
المؤشرات الفنية الاساسية
1. زاوية الإخراج: 65±2° (يمكن تخصيصها وفقًا لمتطلبات المستخدم).
2. الحد الأقصى لعزم الدوران أثناء الفتح (الإغلاق) هو 174 نيوتن متر.
3. طاقة إغلاق (فتح) إخراج الزنبرك هي 169~244J.
4. المعلمات التقنية لمحرك التخزين
نموذج |
HDZ-23603C |
تصنيف طاقة كهربائية شغالة |
~ 220 فولت |
قوة الانتاج المقدرة للمحرك |
360W |
نطاق جهد العمل العادي |
85%-110% |
5. CSK مفتاح مقاوم للانفجار المغناطيسي
فتحة واحدة وإغلاق واحد (أو فتحتان وإغلاقان)، تيار القطع المقدر لجهات الاتصال هو 10 أمبير عند تيار متردد 220 فولت و3 أمبير عند تيار مستمر 220 فولت.
6. المقاولين
رقم الموديل: 3TH4244E؛ المنتج: سيمنز؛ جهد الإمداد: DC220V (AC220V)؛ جهات الاتصال: 4-مفتوحة، 4-مغلقة.
7. محطات الأسلاك
10A تيار مستمر.
8. مفتاح مساعد F10
تيار القطع المقدر لجهات الاتصال هو 10 أمبير عند تيار متردد 220 فولت و5 أمبير عند تيار مستمر 220 فولت.
9. المقبس المساعد
تتوفر أوعية ثانوية ذات 24 سنًا و46 سنًا و56 سنًا و64 سنًا.
تعليمات الطلب
بالنسبة للمتطلبات الخاصة الأخرى، يرجى استشارة الشركة المصنعة للإنتاج.
