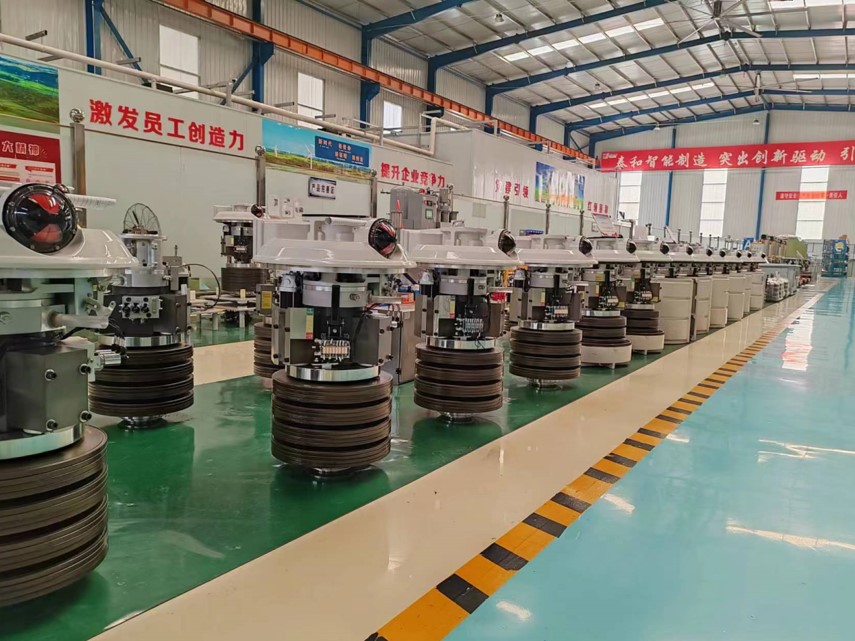

آلية تشغيل زنبرك القرص الهيدروليكي CYD-8 (كاملة)
1. تستخدم الآلية زنبرك قرصي كوسيط لتخزين الطاقة، والزيت الهيدروليكي كوسيط نقل، ويسهل الحصول على ضغط عالي لجعل هيكله صغيرًا ومدمجًا.
2. تعتمد عمليات الإغلاق والإغلاق على ناقل الحركة الهيدروليكي، وضوضاء التشغيل صغيرة، ومخزن مؤقت سلس.
3. قوة تشغيل عالية، سرعة إغلاق وإغلاق عالية، عمل سريع واستجابة حساسة.
4. تصميم الأنابيب المتكامل.
5. هيكل وحدات، لا يوجد تصميم الأنابيب، ست وحدات مع خصائصها الخاصة.
6. عملية تصنيع الهيكل المعقدة والمواد ومتطلبات دقة المعالجة مرتفعة بشكل خاص.
7. هيكل التثبيت البسيط، الجسم والآلية الهيدروليكية يعتمدان وضع الاتصال المباشر.
تمت ترجمته باستخدام www.DeepL.com/Translator (نسخة مجانية).

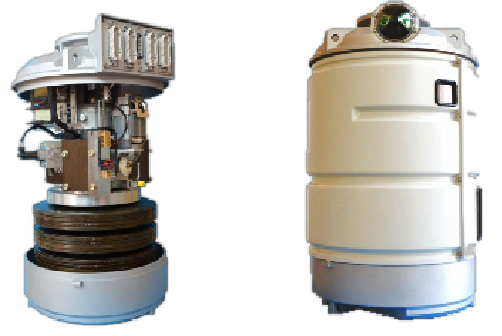

وصف المنتج
تشتمل المكونات الهيدروليكية الرئيسية لمشغل الزنبرك القرصي الهيدروليكي من سلسلة CYD-8 على زنبرك قرصي مدمج، وأسطوانة العمل، وصمام التحكم، ومحرك مضخة الزيت، وأسطوانة تخزين الطاقة، ومفتاح السفر، وصمام الأمان، وصمام تصريف الزيت عالي الضغط، وخزان الزيت منخفض الضغط. وربط المقعد والمكونات الأخرى؛ اعتماد زنبرك القرص كمكون لتخزين الطاقة، يتميز زنبرك القرص بخصائص قوة ممتازة، ولا يتأثر بدرجة الحرارة المحيطة، والطاقة المخزنة كبيرة، وخصائص القوة سلسة. هيكلها يعتمد تصميم وحدة متكاملة، لا يوجد اتصال خط الأنابيب. اعتماد تصميم هيكل الختم المتقدم، نظام الختم الديناميكي والثابت المتقدم ونظام العازلة الهيدروليكي الداخلي المتكامل، النظام لديه ضغط عالي، هيكل صغير ومدمج، قوة تشغيل عالية، أداء مستقر وموثوق. إنها مناسبة بشكل أساسي للجهد العالي والتيار العالي في مستوى الجهد 252kV-1000KV GIS وقواطع دوائر الخزان.
المعلمات التقنية للمنتج
1. شوط الآلية 205 ± 1 مم
2. قوة المحرك المقدرة: 1300 واط
3. تقسيم الوقت 27 مللي ثانية ± 1 مللي ثانية
4. وقت الإغلاق 85 ± 5 مللي ثانية
5. سرعة التقسيم 7.8±0.5m/s
6. سرعة الإغلاق 3.2-3.5 م/ث
7. ضغط الزيت لمضخة الزيت: 52.8±2.5MPa
8. مضخة الزيت توقف ضغط الزيت: 53.1±2.5MPa
9. ضغط فتح صمام الأمان: 53.7±2.5MPa

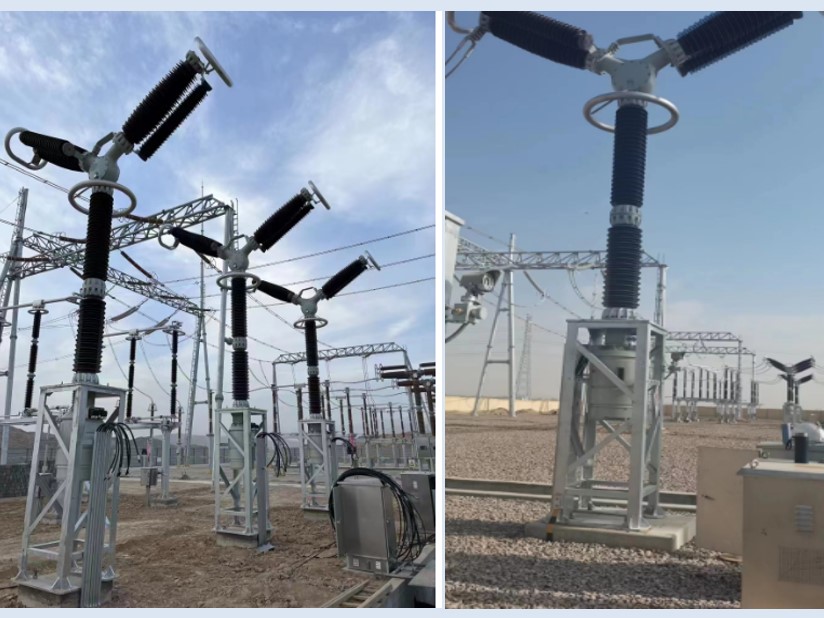

سيناريو التطبيق
عام: داخلي/خارجي
رطوبة الهواء المحيط: الحد الأعلى+60 درجة مئوية، الحد الأدنى -30 درجة مئوية.
الارتفاع لا يتجاوز 3000 متر.
ضغط الرياح لا يتجاوز 700 باسكال (أي ما يعادل سرعة الرياح 34 م / ث)
لا يوجد حريق، أو خطر انفجار، أو تلوث شديد، أو غاز أكال، أو اهتزاز شديد.
خاص: يمكن تخصيصه وفقًا للاحتياجات الفعلية، مثل الارتفاعات العالية ودرجات الحرارة المنخفضة والساخنة والرطبة وما إلى ذلك.
