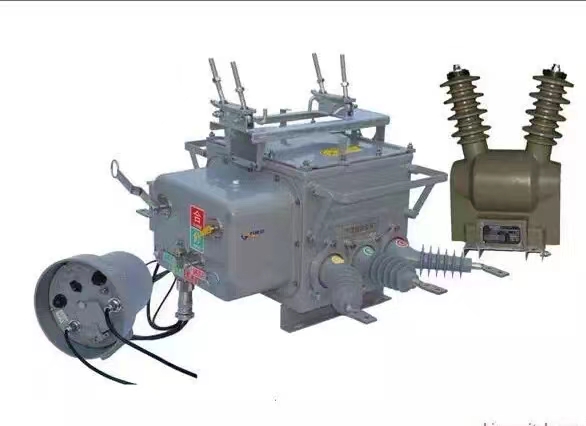

قواطع دوائر كهربائية خارجية من سلسلة ZW20

وصف المنتج

قاطع الدائرة الفراغية الخارجي من سلسلة ZW20 يستخدم مطفأة الفراغ وغاز SF6 كوسيط عازل، إنه المنتج المحسن لقاطع الدائرة الفراغية العمودي ZW20. تعتمد العلبة تكنولوجيا هيكل مانع للتسرب ومقاوم للانفجار وعازل لـ VSP5 المقدمة من الخارج، كما تم تحسين قنوات الدخول والخروج أيضًا في أداء الختم، مع أداء إغلاق شامل ممتاز. غاز SF6 الداخلي لا يتسرب ولا يتأثر بالبيئة الخارجية، وآلية التشغيل الزنبركية مصغرة ومحسنة من أجل الموثوقية والاستقرار، وتعتمد سلسلة رئيسية ذات عمل مباشر ونظام إطلاق متعدد المراحل، مما يجعل موثوقية الحركة واستقرارها أعلى بعدة مرات من الآلية التقليدية التي تعمل بالزنبرك في الصين: لقد تحسنت الدائرة الرئيسية عدة مرات من الآلية التقليدية التي تعمل بالزنبرك. لقد تحسنت آلية تشغيل الزنبرك التقليدية المحلية عدة مرات: يعتمد الاتصال بين عمود الدائرة الرئيسية والمجموعة على هيكل كشك طاولة الشد الداخلي والإغلاق الخارجي، ومقاومة التلامس للدائرة الرئيسية صغيرة وارتفاع درجة الحرارة منخفض. هذا المنتج متوافق مع وحدة التحكم، ولديه وظيفة إعادة إغلاق ممتازة، ويمكنه تلبية متطلبات نظام التشغيل الآلي لتوزيع الطاقة.

المعلمات التقنية للمنتج

الجهد المقنن: 12 كيلو فولت

التصنيف الحالي: 630A

تيار كسر الدائرة القصيرة المقدر: 20KA

تيار إغلاق الدائرة القصيرة المقدر (الذروة): 50KA

تصنيف محرك تخزين الطاقة الجهد: AC220V

سيناريوهات التطبيق

الارتفاع: لا يزيد عن 2000 م.

درجة حرارة الهواء المحيط: -40 درجة مئوية ~ +40 درجة مئوية.

فرق درجة الحرارة اليومي: تغير درجة الحرارة اليومي لا يزيد عن 25 درجة مئوية.

سرعة الرياح: لا تزيد عن 35 م/ث.

لا توجد مخاطر قابلة للاشتعال والانفجار والمواد الكيميائية المسببة للتآكل القوية والاهتزاز العنيف للمكان
